Mach-O文件结构分析

一.概述

Mach-O（Mach Object） 是 Apple 操作系统（包括 macOS、iOS、iPadOS、watchOS 和 tvOS）上可执行文件、目标代码、共享库（.dylib）和动态加载器（dyld）的专属文件格式，可由 Clang / LLVM、Swiftc、GCC、Rustc 编译。

常见 Mach-o 文件类型

1. Executable：可执行文件(.out .o)

2. Dylib：动态链接库

3. Bundle：不能被链接，只能在运行时使用dlopen()加载

4. Image：包含Executable、Dylib和Bundle

5. Framework：包含Dylib、资源文件和头文件的文件夹

二.Mach-O文件结构

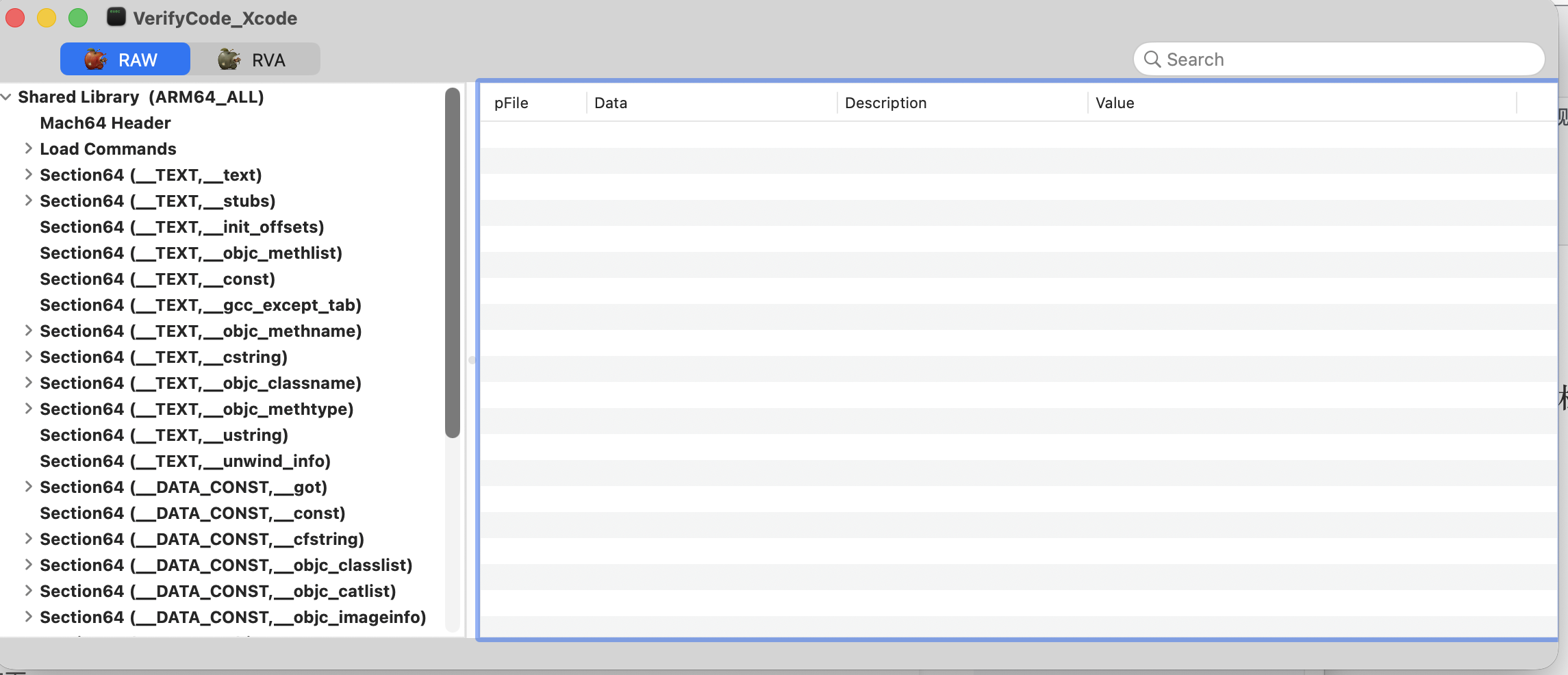

使用MachOView看Mach-O，效果如下：

Mach-O文件中包含三个主要的部分：

1. Header（头部）：标明文件的基本信息（如架构、文件类型）

2. Load Commands（加载命令）：指导操作系统如何加载和解析这个文件

3. Data（数据区）：存放具体的代码（Code）和数据（Data）

其次还有：

1. Function Starts （函数起始地址表）：列出了二进制文件中所有函数的起始偏移量

2. Symbol Table （符号表）：存储了程序中定义和引用的所有符号

3. Data in Code Entries （代码中的数据项）：记录在代码段（__TEXT）中混杂的非指令数据（即数据常量）的位置和类型

4. Dynamic Symbol Table（动态符号表）：对 Symbol Table 的索引，区分函数是内部定义还是外部引用

5. String Table（字符串表）：长字符串缓冲区

6. Code Signature （代码签名）：存放开发者证书、签名哈希值以及权限声明（Entitlements）

三.Header

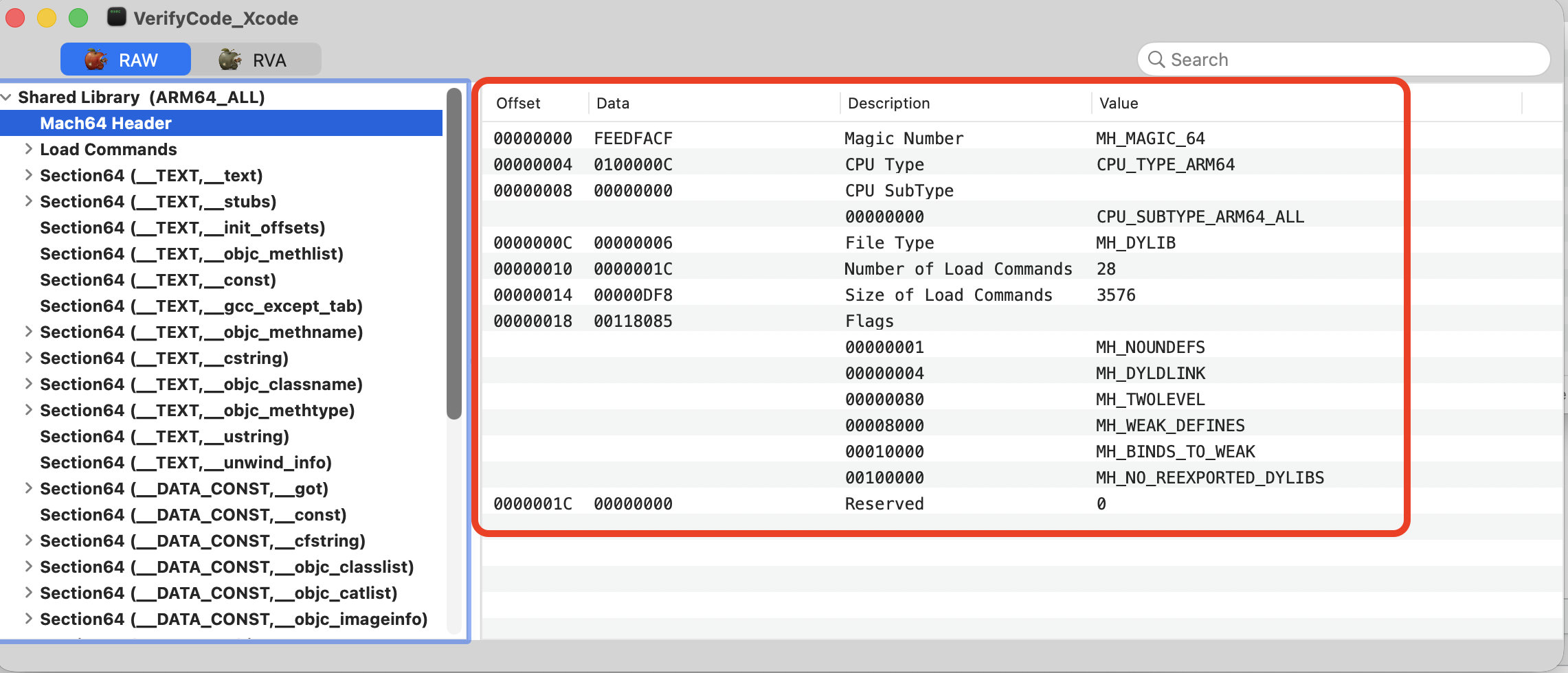

Header 位于文件的最开始。它决定了系统如何看待这个文件。在底层（<mach-o/loader.h>）中，64位架构的头部结构体定义为 mach_header_64。

/*
 * The 32-bit mach header appears at the very beginning of the object file for
 * 32-bit architectures.
 */
struct mach_header {
	uint32_t	magic;		/* 32位或者64位，系统内核用来判断是否是mach-o格式 */
	int32_t		cputype;	/* CPU架构类型 */
	int32_t		cpusubtype;	/* CPU的具体类型 */
	uint32_t	filetype;	/* mach-o文件类型 */
	uint32_t	ncmds;		/* LoadCommands加载命令的条数 */
	uint32_t	sizeofcmds;	/* 全部LoadCommands加载命令的大小 */
	uint32_t	flags;		/* 标志位标识二进制文件支持的功 */
};

/*
 * The 64-bit mach header appears at the very beginning of object files for
 * 64-bit architectures.
 */
struct mach_header_64 {
	uint32_t	magic;		/* 32位或者64位，系统内核用来判断是否是mach-o格式 */
	int32_t		cputype;	/* CPU架构类型 */
	int32_t		cpusubtype;	/* CPU的具体类型 */
	uint32_t	filetype;	/* mach-o文件类型 */
	uint32_t	ncmds;		/* LoadCommands加载命令的条数 */
	uint32_t	sizeofcmds;	/* 全部LoadCommands加载命令的大小 */
	uint32_t	flags;		/* 标志位标识二进制文件支持的功能 */
	uint32_t	reserved;	/* 保留字段 */
};

常见的文件类型有以下几种：

#define MH_OBJECT 0x1 /* 中间目标文件 */
#define MH_EXECUTE 0x2 /* 标准可执行文件 */
#define MH_DYLIB 0x6 /* 动态链接库 */
#define MH_DYLINKER 0x7 /* 动态链接器 */
#define MH_DSYM 0xa /* 调试符号文件（.dSYM），用于debug分析 */
#define MH_KEXT_BUNDLE 0xb /* 内核扩展模块 */

四.Data

Load Commands在 Mach-O 文件加载解析时，会被内核（XNU）和动态链接器（dyld）调用。这些指令都采用 Type-Size-Value 这种格式，即：32 位的 cmd 值（表示类型），32 位的 cmdsize 值（32 位二级制位 4 的倍数，64 位位 8 的倍数），以及命令本身（由 cmdsize 指定的长度）。内核加载器使用的命令可以参看 xnu来学习，其他命令则是由动态链接器处理的。

在 Mach-O 中，数据并不是杂乱无章的，而是采用了两级管理结构：Segment（段） 和 Section（节）。Segment 是一个较大的内存管理单位，而每个段内部会包含一个或多个具体的 Section。Segment 是内存对齐和权限控制的最小单位，而 Section 则是根据数据类型进行的更细致的分类。

Segment 的数据结构如下：

struct segment_command_64 {      /* 适用于 64 位架构的段命令结构体 */
	uint32_t	cmd;            /* 加载命令类型，对于当前结构体固定为 LC_SEGMENT_64 */
	uint32_t	cmdsize;        /* 当前加载命令的总大小，包含紧随其后的所有 section_64 结构体的大小 */
	char		segname[16];    /* 段的名称（固定 16 字节，例如 __TEXT, __DATA, __LINKEDIT） */
	uint64_t	vmaddr;         /* 该段在虚拟内存中的起始目标地址 */
	uint64_t	vmsize;         /* 该段在虚拟内存中所占用的内存大小 */
	uint64_t	fileoff;        /* 该段在磁盘文件中的偏移量（从文件开头算起） */
	uint64_t	filesize;       /* 该段在文件中实际占用的大小（需要从文件中映射的数据量） */
	int32_t		maxprot;        /* 该内存段允许的最高虚拟内存保护权限（如读、写、执行权限组合） */
	int32_t		initprot;       /* 该内存段在初始化加载时的默认虚拟内存保护权限 */
	uint32_t	nsects;         /* 该段下包含的 section（节）的数量 */
	uint32_t	flags;          /* 标志位（例如 SG_HIGHVM，用于控制段的加载行为） */
};

Section 的数据结构如下：

struct section_64 {              /* 适用于 64 位架构的节结构体 */
	char		sectname[16];	/* 节的名称（固定 16 字节，例如 __text, __bss, __cstring） */
	char		segname[16];	/* 该节所属的段的名称（固定 16 字节，例如 __TEXT, __DATA） */
	uint64_t	addr;		/* 该节在虚拟内存中的起始目标地址 */
	uint64_t	size;		/* 该节在内存中所占用的字节大小 */
	uint32_t	offset;		/* 该节在磁盘文件中的偏移量（从文件开头算起） */
	uint32_t	align;		/* 节的内存对齐要求（以 2 的幂次方表示，例如 3 表示 2^3 = 8 字节对齐） */
	uint32_t	reloff;		/* 该节的重定位条目（Relocation Entries）在文件中的偏移量 */
	uint32_t	nreloc;		/* 该节所包含的重定位条目的数量 */
	uint32_t	flags;		/* 标志位，分为两部分：低 8 位表示节的类型（Type），高 24 位表示属性（Attributes） */
	uint32_t	reserved1;	/* 保留字段1（在特定类型的节中用作偏移量或索引，如间接符号表索引） */
	uint32_t	reserved2;	/* 保留字段2（在特定类型的节中用作计数或结构体大小，如 stub 的大小） */
	uint32_t	reserved3;	/* 保留字段3（纯保留字段，目前通常填充为 0） */
};

常见的5个 Segment 如下：

#define	SEG_PAGEZERO	"__PAGEZERO"	/* 空指针捕获段 */
#define	SEG_TEXT	"__TEXT"        /* 传统的 UNIX 代码段（文本段） */
#define	SEG_DATA	"__DATA"	/* 传统的 UNIX 数据段 */
#define	SEG_OBJC	"__OBJC"	/* Objective-C 运行时（Runtime）专用的段 */
#define	SEG_LINKEDIT	"__LINKEDIT"    /* 链接器输出段 */

① __TEXT（代码段）

• 权限：只读、可执行（r-x）。

• 作用：存放编译后的机器指令和只读数据。因为不可写，所以这一段在内存中可以被多个进程共享。

• 常见 Sections：

  • __text：真正的可执行机器代码（C/OC/Swift 函数主体）。

  • __cstring：硬编码的 C 语言字符串常量（如 printf("hello") 中的字符串）。

  • __const：只读常量数据（如用 const 修饰的全局变量）。

  • __stubs：符号桩代码。用于调用外部动态库函数的占位跳转代码（与延迟绑定相关）。

  • __stubs_helper：辅助桩代码。当第一次调用外部函数时，负责通知 dyld 去寻找真实函数地址。

  • __objc_methname：Objective-C 方法名字符串（如 "init", "viewDidLoad"），Runtime 注册方法时使用。

  • __objc_methtype：Objective-C 方法的类型编码（Type Encoding）字符串（描述返回值和参数类型）。

  • __objc_classname：Objective-C 类名字符串。

② __DATA（数据段）

• 权限：可读、可写、不可执行（rw-）。

• 作用：存放全局变量、静态变量以及动态链接器（dyld）需要修改的指针。

• 常用 Sections：

  • __data：已初始化的全局变量或静态变量。

  • __la_symbol_ptr：懒加载符号指针表（Lazy Symbol Pointer）。与 __stubs 对应，第一次调用外部函数时由 dyld 动态解析并写入真实地址。

  • nl_symbol_ptr：非懒加载符号指针表（Non-Lazy Symbol Pointer）。在程序启动加载时，dyld 必须立刻解析出真实地址的外部指针。

  • __const：需要重定位的常量数据（包含需要 dyld 在启动时修复指针的常量）。

  • __cfstring：Core Foundation 字符串对象（即 Objective-C 的 NSString 常量对象，内部包含指向 __cstring 的指针和长度等元数据）。

  • __bss：未初始化的全局变量（在文件中不占空间，加载到内存时才分配并清零）。

  • __common：未初始化的符号定义（通常用于传统的 C 语言公有块变量）。

  • __objc_classlist：Objective-C 的类列表（指针数组，指向程序中定义的所有类结构）。

  • __objc_protolist：Objective-C 协议列表。

  • __objc_imginfo：Objective-C 镜像信息。包含 ObjC 运行时的版本号（如 2.0）和一些编译标记（Flags）。

  • __objc_selfrefs：Objective-C 方法选择器（Selector）引用表。程序中使用的 @selector 指针列表。

  • __objc_protorefs：Objective-C 协议引用表。程序中用到的外部/内部协议的引用指针。

  • __objc_superrefs：Objective-C 父类引用表。用于子类通过 super 调用父类方法时快速定位。

③ __LINKEDIT（链接段）

• 权限：只读（r--）。

• 作用：包含动态链接器（dyld）所需的元数据，如符号表、字符串表、代码签名、重定位信息等。没有它，动态链接和调试就无法进行。

④ __PAGEZERO（空页段）

• 权限：不可读、不可写、不可执行（---）。

• 作用：位于文件和虚拟内存的最开始（在 64 位系统上通常占用 4GB 空间）。它是一个特殊的空白区域，用来捕捉 NULL 指针崩溃。如果程序尝试读写这个区域的地址，系统会直接抛出 EXC_BAD_ACCESS 错误。

⑤ __OBJC（ObjC 运行时段）

• 权限：可读、可写、不可执行（rw-）。

• 作用：存放 Objective-C 语言特有的类结构、方法名、协议、分类（Category）以及实例变量（Ivars）等元数据。
